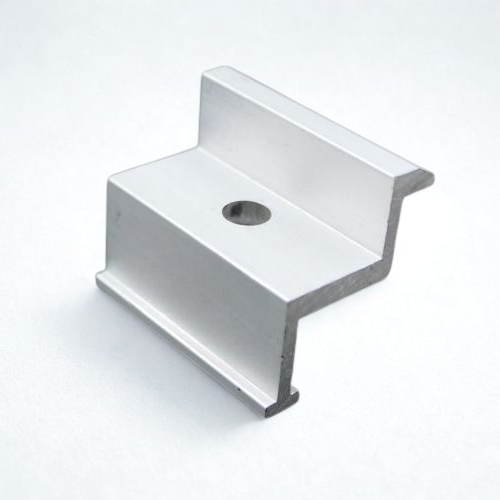

Hliníkový úchyt SOLAR KU 30, KU 35, KU 40 s nožičkou a otvorem pro šrouby M6.
Krajní / krajový úchyt na konstrukce pro fotovoltaické panely.
Krajní / krajový úchyt na
konstrukce na
fotovoltaické panely.
Díky integrované nožičce se jednoduše montuje na profil konstrukce a otvor pro šroub M6 umožňuje pevné a bezpečné dotažení.
Hliníkový úchyt (variantu zvolte výše):
- SOLAR KU 30
- SOLAR KU 35
- SOLAR KU 40
Ke krajovému úchytu doporučujeme použít
šrouby s válcovou hlavou M6x30 kvůli velikosti otvoru a
plochou matici M6 do drážky nosného profilu.
Šroub M6x30 je dostatečně dlouhý a vhodný pro všechny výšky krajových úchytů při použití s profilem SH/HNP1 40x45.
Při použití nejnižšího krajového úchytu KU30 s nožičkou a proflu
HM 40x40 je potřeba pod
šroub M6x30 přidat
podložku PN6, aby se šroub vešel do drážky profilu.
Otvor je také možné převrtat pro šrouby M8 a použít standardní spojovací materiál:
šroub s válcovou hlavou
SOLAR I M8 s vnitřním šestihranem
a
čtyřhrannou matici M8.
Výška krajového úchytu odpovídá výšce rámu panelu.
Krajový úchyt KU 30 je vhodný pro panel o výšce 30 mm.
