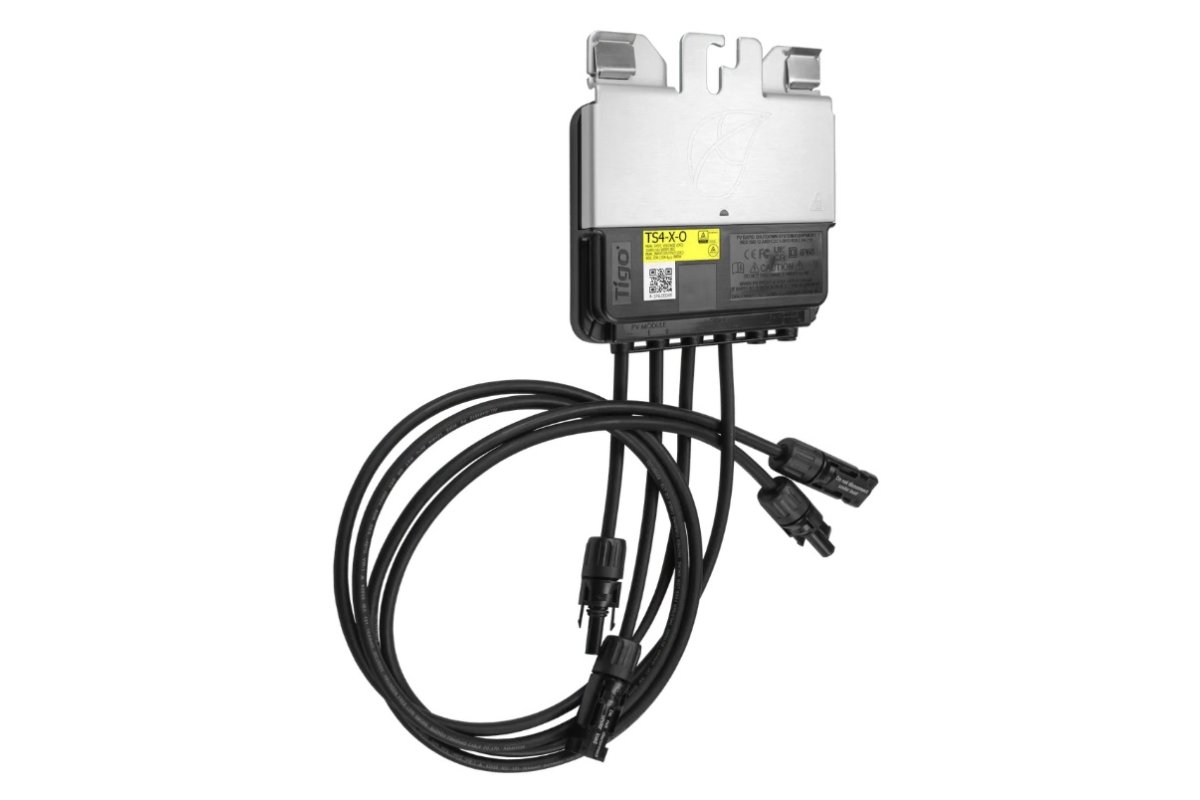

Výkonový optimizér Tigo TS4-X-O 800 Wp

Optimizér TIGO TS4-X-O zlepšuje efektivitu fotovoltaických panelů.
Díky jednoduchému systému zapojení přes konektory MC4 nebo EVO2 je jeho instalace velice snadná a rychlá.

Optimizér TIGO TS4-X-O snižuje ztráty způsobené částečným zastíněním nebo znečištěním fotovoltaických panelů, případně konkrétního panelu v celé instalaci. Je kompatibilní se všemi běžnými typy měničů a regulátorů (více než 50 značek) a podporuje také funkce monitoringu a rychlého vypnutí (Rapid Shutdown) dle UL 1741 PVRSE/PVRSS.

1. Optimalizace výkonu:

TIGO TS4-X-O umožňuje inteligentní optimalizaci na úrovni jednotlivých panelů, čímž zajišťuje maximální energetický výnos i při částečném zastínění, různých sklonech nebo orientacích modulů. Každý panel tak může pracovat nezávisle podle svých aktuálních podmínek a přispívat k celkovému výkonu systému.

2. Monitoring:

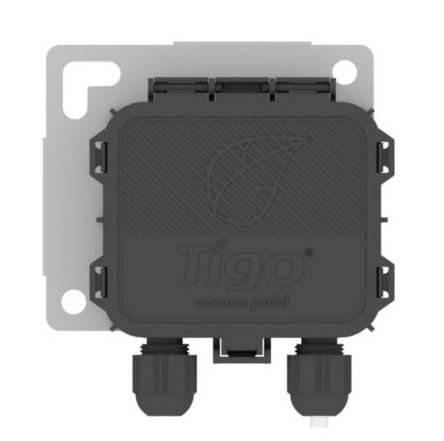

Ve spojení s jednotkou Tigo CCA (Cloud Connect Advanced) a TAP (Tigo Access Point) umožňuje detailní sledování výkonu jednotlivých panelů i celého systému. Tato funkce zajišťuje přesnou diagnostiku a umožňuje rychlou identifikaci závad nebo poklesů výkonu.

3. Rapid Shutdown (Rychlé vypnutí):

Systém TS4-X-O zajišťuje bezpečné a rychlé vypnutí FV pole během méně než 30 sekund, čímž splňuje požadavky norem NEC 690.12, UL 1741 a dalších bezpečnostních standardů. Komunikace probíhá bezdrátově (TAP + CCA) nebo pomocí PLC (RSS Transmitter).

Elektrické parametry:

• Maximální proud (IMP / ISC): 20 A / 25 A

• Rozsah vstupního napětí (VMP): 20 – 80 V

• Maximální vstupní napětí: 80 V

• Maximální systémové napětí (VMAX): 1000 V / 1500 V (dle modelu)

• Maximální výstupní proud (IMAX): 20 A

• Maximální výstupní výkon (PMAX): 800 W

• Maximální hodnota pojistky: 25 A

• Maximální účinnost: 99,6 %

• Rychlé vypnutí: <30 sekund

• Komunikace: Bezdrátová / PLC

• PVRSE kompatibilita: UL 1741 PVRSE / PVRSS

Konektivita:

• Konektory: MC4 nebo EVO2

• Kabely: vstup 0,6 / 1,2 m, výstup 1,2 / 2 m

• Průměr vodiče: AWG 12

Prostředí a mechanické parametry:

• Provozní teplota: −40 až +85 °C

• Skladovací teplota: −20 až +65 °C

• Maximální nadmořská výška: 3000 m

• Krytí: IP68 / NEMA 3R

• Rozměry: 139,7 × 138,4 × 22,9 mm

• Hmotnost: 520 g

Záruka a certifikace:

• Záruka: 25 let

• Kompatibilita: více než 50 značek střídačů

• Certifikace: UL, IEC, FCC, CE-EMC, CE-RED, CISPR 31, CSA 22.2, NEC 690.12

• Soulad se standardy: ETSI EN 301 489, IEC 62109

Poznámka k funkčnosti:

Pro plnou funkčnost monitoringu a rychlého vypnutí (Rapid Shutdown) je nutné zařízení doplnit o Tigo CCA Kit (Cloud Connect Advanced) a TAP (Tigo Access Point).
Bez těchto komponent funguje TS4-X-O pouze jako optimalizér výkonu – bez vzdáleného sledování a bezpečnostních funkcí dle UL PVRSS.

Datový list ke stažení zde.
